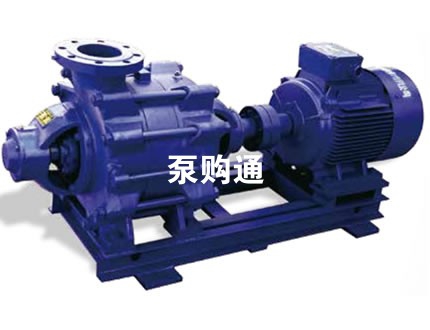

凱泉泵業KQDW臥式多級離心泵

KQDW臥式多級泵是我公司根據市場需要而開發的系列產品。本產品符合 GB/T 5657 <<離心泵技術條件 >>標準。

  • 流量范圍: 3.7~200m3/h
  • 揚程范圍: 12.1~240m
  • 功率范圍: 1.1kW~200kW
  • 生產廠家: 上海凱泉泵業集團有限公司

KQDL立式多級泵、KQDW-n臥式多級泵是我公司根據市場需要而開發的系列產品。本產品符合 GB/T 5657 <<離心泵技術條件>>標準。


市政供水及增壓;

工廠供水;

高層及住宅群的供水;

空調、采暖系統的冷凍、冷卻循環系統供水;

消防噴淋系統的供水、尤其適合高層建筑分區分壓消防供水;

電機轉速:1480/2950 r/min

工作介質:清潔水或理化性能類似于水的液體。

液體溫度:<80°C

流量范圍:3.7~324m3/h

揚程范圍:12.1~240 m

最高工作壓力:KQDL-n、KQDW-n吸入口壓力+泵最大壓力<2.5Mpa 吸入口壓力:<0.4MPa

法蘭壓力:吸入法蘭:1.6 Mpa 吐出法蘭:2.5Mpa


最大吸上高度

用戶使用時,應考慮各種因素對使用的影響,其最大吸上高度H應低于下面計算值(負值為倒灌), 則,泵將不能正常工作。

H=Pbx10.2 - NPSH - Hf- Hv-Hs

Pb=當?shù)卮髿鈮篵ar (海平面1bar) NPSH=汽蝕余量m Hf=管路損失mHv=液體飽和蒸汽壓 m

Hs=安全余量m (最小0.5m)


例:假設大氣壓Pb= 1bar, 泵汽蝕余量NPSH=2m,

(1)當液體溫度20C時,飽和蒸汽壓Hv=0.23m H=1x10.2-2 - 2-0.23 - 0.5= 5.47m

(2)當液體溫度85C時,飽和蒸汽壓Hv=6.08m H= 1x10.2-2-2-6.08-0.5= -0.38m 泵需倒灌

泵輸送的液體溫度不一致,泵的其它使用條件一致時


KQDW臥式多級泵是我公司根據市場需要而開發的系列產品。本產品符合 GB/T 5657 <<離心泵技術條件>>標準。


KQDW80 -20 x 6 -[ F3- A (C)- J] - II

凱泉多級泵

立式為L,臥式為W

泵的進口直徑

單級揚程

級數

中間吐出口級數

末級吐出口方向(180。時省略)

中間吐出口方向(無中間吐出口省略)

機械密封(填料密封省略)

第二代


型號示例:如 KQDL80-20x6-F3-J-n

表示第二代立式多級離心泵,泵的進口直徑為80mm,單級揚程為20m,級數為6級,中間出口級數 為3級,末級吐出口方向?yàn)?80°,葉輪材質為鑄鐵、軸為不銹鋼2Cr13,采用機械密封。
